VB系列球阀
概述
VB系列球阀采用 PTFE 石墨增强阀体密封圈，双重 EPDM 阀杆密封圈。球形阀芯与阀杆均采用不锈钢制造,可靠性高,高寿命,内置一体式配流盘,不怕反向压差。等百分比流量特性，可调流量比。带有手动执行器短接按钮。高关断力 1.4MPa。额定工作压力 PN20。最大工作压差 0.35Mpa。驱动器具有不同扭矩选择，数种执行器及连接件可满足多种应用需求。
VB系列球阀
|
产品尺寸图 |
|
|
|
|
特点
l VB系列球阀采用 PTFE 石墨增强阀体密封圈，双重 EPDM 阀杆密封圈。球形阀芯与阀杆均采用不锈钢制造,可靠性高,高寿命,
l 内置一体式配流盘,不怕反向压差。
l 等百分比流量特性，可调流量比。
l 带有手动执行器短接按钮。
l 高关断力 1.4MPa。额定工作压力 PN20。最大工作压差 0.35Mpa。
l 驱动器具有不同扭矩选择，数种执行器及连接件可满足多种应用需求
应用：
l 适用于中央空调、供热冷热水系统。
l 适合工作温度-5 到 85℃
l 可适用于 50%的乙二醇水溶液
尺寸对应表
|
型号 |
口径 |
G |
H(mm) |
H1(mm) |
L(mm) |
|
VBx-DN15-24(230)D |
DN15 |
G1/2 |
184 |
37.5 |
60 |
|
VBx-DN20-24(230)D |
DN20 |
G3/4 |
184 |
44 |
73 |
|
VBx-DN25-24(230)D |
DN25 |
G1 |
189 |
47 |
89 |
|
VBx-DN32-24(230)D |
DN32 |
G1-1/4 |
199 |
52.5 |
102.5 |
|
VBx-DN40-24(230)D |
DN40 |
G1-1/2 |
208 |
57 |
113 |
|
VBx-DN50-24(230)D |
DN50 |
G2 |
219 |
62 |
127.5 |
注：x=M,阀体为调节型带配流盘，x=S,阀体为开关型，无配流盘装置。

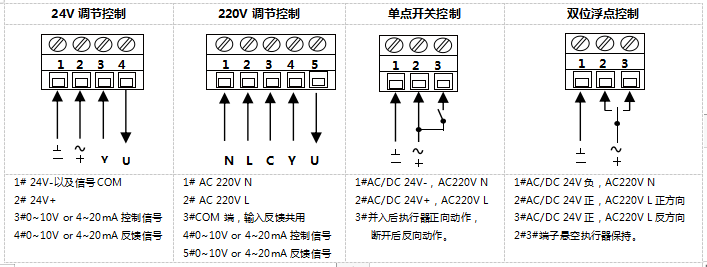

执行器接线说明
|
|
|
介质 |
冷、热水，最大浓度50%的乙二醇溶液 |
|
介质温度 |
-5...+100°C |
|
额定压力 |
2500kPa |
|
流量特性 |
等百分比 |
|
渗漏 |
0...0.01% Kvs值 (ANSI Class IV)(出厂时无渗漏)
|
|
压差 |
△Pmax350kPa (200kPa为低噪音工作压力) |
|
关闭压力 |
△Ps1400kPa |
|
旋转角度 |
90° |
|
安装位置 |
安装位置向上垂直或水平安装 (参照阀轴) |
|
维护 |
免维护 |
|
阀门材质 |
阀体：锻造黄铜 |
|
阀球：不锈钢 |
|
|
阀座：RPTFE |
|
|
阀轴：不锈钢 |
|
|
配流盘：PPA |
拔码开关说明

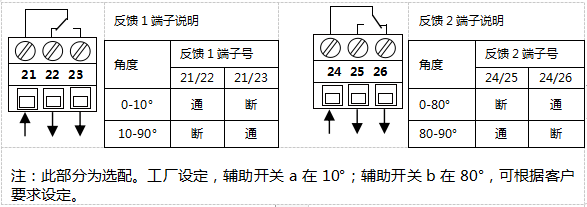

辅助开关选配说明
该系列球阀驱动器带有两个辅助开关，可以在 0-90º范围内自由设置角度。用于在驱动器转动到设定角度时输出一个开关信号。
内置开关触点容量为：阻性负载 3A，230V，感性负载 1.5A，230。
