FPS低温控制器
概述
用于防冻保护控制工作在低温条件下，当温度下降时，恒温器触点断开，从而保护了热水盘管，冷水盘管及液体处理管道。使用时将感温元件放置于每个需要低温保护的盘管表面，当任何0.4m或更长的感温元件检测出的温度低于设定值时，恒温器的触点即断开。

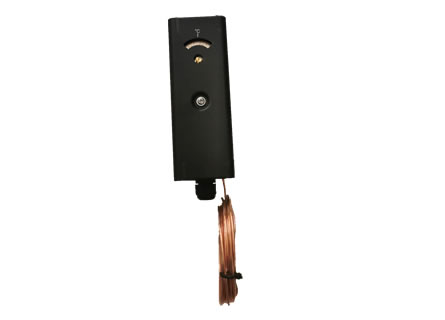

FPS低温控制器
特点
• 开关瞬间动作
• 直读刻度盘显示设定值
• 可以方便设置温度控制点
应用
• 内充蒸汽长敏感元件的任何部位低于设定温度，控制器内部接点就会断开
• 将长敏感元件盘绕于水盘管及其它液体管道表面进行低温监测保护
• 应用于空调系统、热交换系统，监视温度是否低于或高于设定值。
技术指标
|
开关类型 |
单刀双掷 |
|
开关容量 |
5A,24~250VAC |
|
开关寿命 |
100000次 |
|
设定范围 |
1~7.5°C |
|
工作环境 |
-20~+80°C，0~95%r.h. |
|
外形尺寸 |
140*50*52mm |
|
保护等级 |
IP30 |
|
外壳材料 |
金属 |
|
敏感原件 |
直径φ2mm，3米、6米可选 |
选型表
|
产品型号 |
设定范围℃ |
温度回差℃ |
元件长度 |
感温极限℃ |
无感负载 |
有感负载 |
|
FPS-3m |
1.0~7.5 |
2.5~3.5 |
3m |
80 |
250VAC 5A |
250VAC 4A |
|
FPS -6m |
1.0~7.5 |
4.5~5.5 |
6m |
80 |
250VAC 5A |
250VAC 4A |
安装说明：
|
接线图 |
• 将控制器安装于被控制平均温度环境的墙面上。不要安装在有温度影响的冷、热源附近。不要安装 在露天墙壁上或者能使感温毛细管超过80℃的环境中。
• 可以安装在线槽内或者通过后盖上的安装孔用螺钉固定在平面上。
• 不可将控制器的感温毛细管弄扁。毛细管凹陷会改变原标定而使动作温度低于刻度盘设定。
• 松开旋钮侧的螺钉取下旋钮，松开螺丝取下上盖，从下面的过线孔将导线穿入并按图接线，最后恢复扣好上盖和旋钮。
• 当温度下降到刻度盘所设置的温度点时，内部开关断开，直到温度上升到比设定温度高出4.5℃以上，内部开关才重新接通。
注意事项：
• 控制器毛细管应安装于表冷器、加热器的背风面。接线之前一定要切断电源，以免造成电击或设备损坏。
• 感温毛细管任何破裂、剪断均会造成控制器不可逆的损伤。
